2024年6月14日，普诺泰科研团队的学术成果"Ballistic response of ultra-high molecular weight polyethylene laminate impacted by mild steel core projectiles"被国际权威期刊"International Journal of Impact Engineering"（Q1，IF=5.1）在线发表。

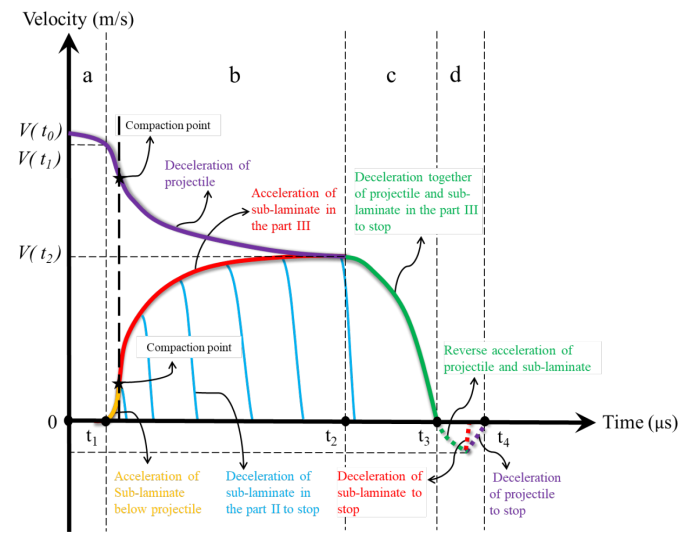

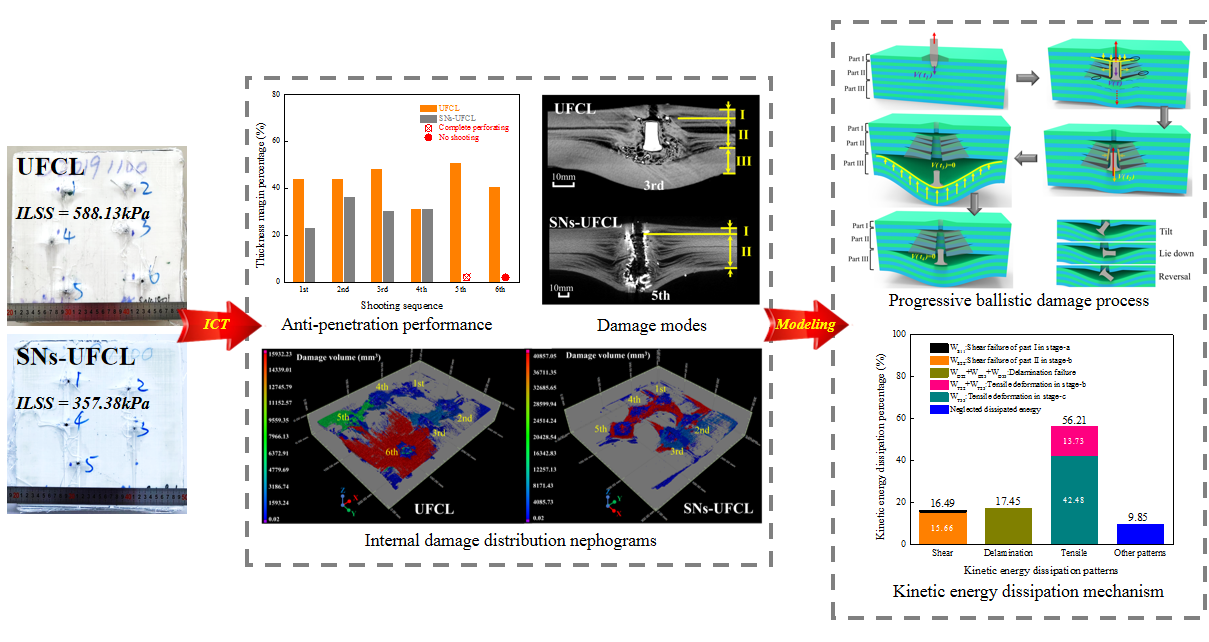

        文章介绍了层间剪切性能对超高分子量聚乙烯（UHMWPE）纤维复合材料层压板弹道响应的影响，并讨论了详细的渐进弹道损伤过程。具体而言，两种具有不同层间剪切强度（ILSS）的UHMWPE纤维复合材料层压板受到标准弹丸（7.62 mm×39 mm）的冲击，并对其多尺度内部损伤形态进行了表征。基于损伤模式，建立了层压板能量吸收评价模型，分析了弹丸动能的耗散机理。弹道测试结果表明，ILSS的减少可能会导致抗穿透性能的下降和更严重的内部损伤。内部损伤形貌表明，剪切断裂和分层断裂是弹道冲击过程中的主要失效模式。层压板通过拉伸变形、分层破坏和剪切破坏吸收的能量可能分别占弹丸动能的56.21%、17.45%和16.49%。因此，拉伸变形可能是弹丸动能的主要能量耗散机制。
